DLS型立式多级多出口离心泵

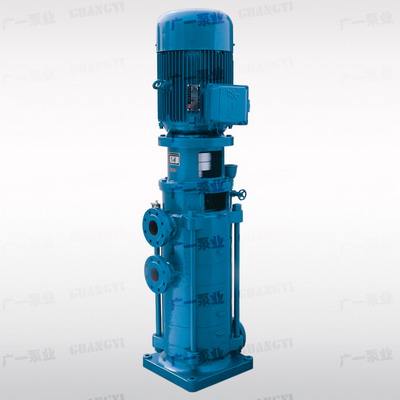

广一DLS型立式多级多出口离心泵

    · 使高层建筑实行分层、分压供水
    · 消防供水

DLS型立式多级多出口离心泵水泵特点
    · 优化设计,一泵多用
    · 设置2~3个出水口,可同时产生2~3中不同性能,可代替2~3种不同性能的多级泵使用
    · 出水段方向可改变

DLS型立式多级多出口离心泵结构说明
    · 立式多级节段式结构,用螺栓把进水段、中段、出水段夹紧联成一体
    · 轴封可用软填料或机械密封两种结构
    · 通过弹性联轴器由立式电动机驱动
    · 出水段可旋转90°、180°、270°等四个方向
    · 轴及轴承套材料为不锈钢,轴承瓦用铜,导轴承用所输送介质润滑,其余零件用铸铁

DLS型立式多级多出口离心泵型号说明
    以 100DLS108-20×3 /6 为例
    · 100 — 吸入口直径100mm
    · DLS — 立式多级多出水口离心泵
    · 108 — 规定点流量108m3/h
    · 20  — 规定点单级扬程为20mm
    · 3   — 第一出水口级数为3级
    · 6   — 末级出水口级数为6级(泵总级数为6级)

DLS型立式多级多出口离心泵性能参数
    · 口径:50~150mm
    · 流量:18~180m3/h
    · 扬程:12~240m
    · 转速:1450r/min
