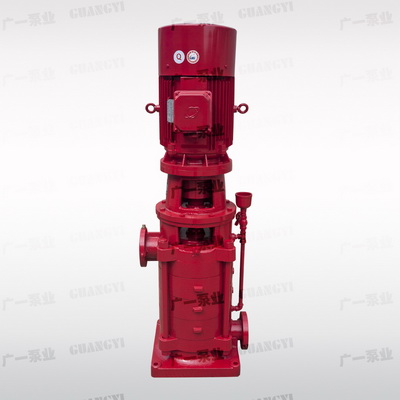

XBD-DL型立式多级消防泵组是根据我国消防用途的需要，按照有关消防标准和规范而开发的新产品。本泵组由于采用了国家推荐使用的高效节能产品IS型泵的水力模型，具有效率高，性能范围广，达到国内先进水平，在结构上采用立式、分段形式，因而运转安伞、平稳、寿命长，占地面积小，安装维修方便．本泵组特别适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防系统，亦可用于生活供水、空调机组循环环及冷却水输送等。
泵组主要性能范围如下：
流量Q： 15～120 I／s
压力P： 0.39-2.35MPa
转冰n： 1480 r／min
口径： 80-250mm
输送介质温度： ≤90℃
XBD-DL型立式多级消防泵结构说明
XBD-DL消防泵组为立式多级节段式结构，用螺栓把进水段、出水段夹紧联成一体。泵每一级装一个叶轮、一个导水叶、泵的轴向力采用水力平衡方法解决，残余轴向力由一个球轴承承受，并用油脂润滑。泵组的吸入口在下方，出口在上方，吸入口和出水口相对位置在工厂出厂时按180装配（入口与出口同一轴线），但用户在安装时可根据实际情况，出水段可旋转0、90、180、270等四个方向，只要把拉紧螺栓取出就可调整出口安装位置。泵组可以2-3个出水口同时工作。
XBD-DL消防泵组的主要零件有：进水段、中段、出水段、电机座、电机、叶轮、导叶、末级导叶、轴、轴套、密封环、上轴承、下轴承、档套等。轴套、上下轴承、密封环、叶轮为易损零件、检修时应按磨损程度更换。
轴承：采剧单列向心球轴承。
轴封：可用软填料或机械密封两种结构。
传动：通过弹性联轴器由立式电动机驱动。以电机端往下看，泵为顺时针方向旋转。
