多功能水力控制阀

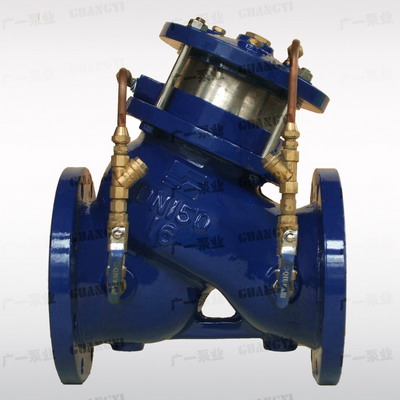

GYDS101活塞式多功能水泵控制阀

广一水泵 GYDS101 活塞式多功能水泵控制阀
执行标准
    法兰:GB4216—89   压力试验:GB13927—1992
    结构长度标准DN50~DN150按GB12221—89基本系列10
    DN200~DN450按GB12221—89基本系列12

产品简介
    GYDS101活塞式多功能水泵控制阀主要安装于建筑给水系统的水泵出口管道上,防止介质倒流,降低、消除水锤及水击作用。通过双腔室、双阀瓣作用,使该阀在停泵后迅速关闭90%(防止回流介质导致水泵反转),再缓慢关闭其余10%(消除破坏性水锤)。该阀与GYJD745X型隔膜式水利控制阀相似,只是更适合于DN600口径以上的阀门。

特点
    1、该阀同时具备电动阀、止回阀和水锤消除器三种功能,可有效地提高供水系统的安全可靠性。
    2、消除水锤、水击效果好。实现缓开-速闭—缓闭一体化,防止开泵水锤和停泵水锤的产生。
    3、操作方便。只操作水泵电机启闭按钮,阀门便可按照水泵操作规程实现自动启闭。
    4、调节流量。活塞缸顶部装有调节杆,通过调节调节杆的高度即可控制主阀的大阀瓣开启高度,从而调节流量(≤DN150无此调节杆)。
    5、节能效果好。阀体采用了全通道直流式设计,压力损失小,流量大。

结构及工作原理
    1、该阀主要由主阀和导管控制系统组成。主阀由阀体、阀盖、大阀瓣、小阀瓣、活塞和活塞缸等组成。大阀瓣在阀杆上可上下滑动,小阀瓣与活塞相连。导管控制系统由导管和球阀、微型止回阀、过滤器等组成。导管控制系统一部分连通主阀进口与活塞下腔,另一部分连通主阀出口与活塞上腔。出厂前阀门处于关闭状态。
    2、当水泵启动时,主阀进口压力升高,压力水通过球阀②、微型止回阀②若单管系统无此阀、进入活塞缸下腔,推动活塞上升,带动小阀瓣开启,大阀瓣在水流的推动下与小阀瓣同时开启,完成阀门打开。同时,活塞上腔的水经过滤器①、球阀①流到主阀出口。由于微型止回阀的节流作用,小阀瓣的开启速度较慢,能保证主阀的开启时间大于水泵电机的启动时间,实现轻载启泵,避免因阀门开启时速度太快而产生开泵水锤。
    3、当水泵关闭时,主阀进口压力低于出口压力,大阀瓣在重力的作用下,迅速落下关闭,截断约90%的水流。同时,主阀出口的压力水进入活塞上腔,推动活塞下降,小阀瓣关闭,使主阀完全进入关闭状态。通过调节主阀出口端球阀①的开度,可控制活塞的下降速度,实现小阀瓣的缓闭,有效地消除停泵水锤。
