GYZYC自力式压差控制阀

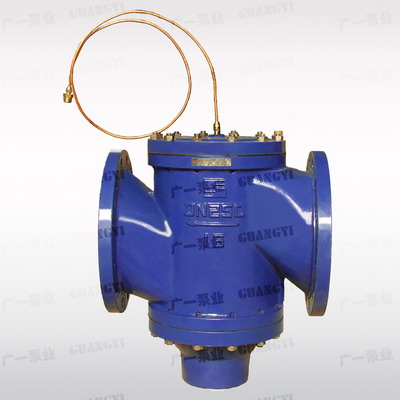

广一水泵 GYZYC 自力式压差控制阀

执行标准
    制造及验收标准GB/T13927—92
    法兰连接标准按GB/T9113、GB/T17241

产品简介
    GYZYC自力式压差控制阀是一种利用介质自身的压力变化进行自我控制而保持流经被控系统介质压差不变的阀门。适用于供暖方式采用双管系统的压差控制,保证系统的压差基本不变,降低噪音,平衡阻力,消除热网的水力失调。

工作原理
    现以安装在回水管道上的GYZYC型自力式压差控制阀为例说明工作原理。当供水压力P1增大或减小时,信号由连接管传入膜片上腔,带动阀芯下移或上移,使阀座的流通面积减小或增大,P2-P3也增大或减小,直至P1-P2保持原值恒定。当回水压力P3增大或减小的瞬间,由阀座流向出口的流速降低或升向,膜片下压力P2也在这个瞬间增高或降低,带动阀芯上移或下移,直至膜片的受力重新平衡,P2恢复原值,P1-P2保持原值恒定,从而保证了被控系统的供回水间压差基本不变。(注:该阀无关闭功能)
