广一水泵浅析机封石墨环故障症状

    一、水泵机封碳石墨环外表中心有一条深沟:这种沟纹常常发作在温度较高的柴油泵密封上,尤以无冲刷的非平衡型密封为多。

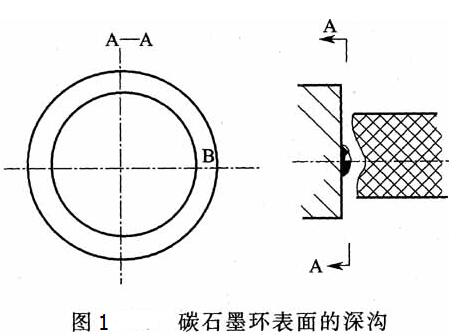

    表现如图1所示。碳石墨环外表被“撕裂"下来一小片,在压力和温度的效果下“黏结"在动环外表上。这种黏结的凸起物作业时磨损碳石墨环,外表呈现深沟。
    广一水泵纠正办法:改为平衡型密封;选用冷却和冲刷,下降温度。
碳石墨环表面的深沟-广一水泵
    二、碳石墨环的承磨台被磨掉:作为软环的碳石墨环,有一个承磨台和动环触摸,其高度2~3 mm,在没有达到预计的使用寿命时,承磨台有时就被磨掉了。

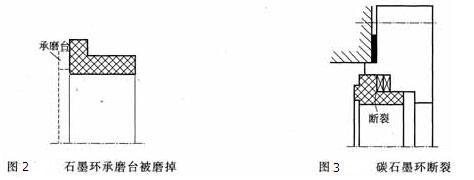

    表现如图2中的虚线所示。通常状况下,其外表较为光亮。假如绷簧还能抵偿,那么动态环还处于贴合状态。因为此刻触摸面积扩展,同时绷簧力减小,端面比压则大大减小,走漏量增大。当碳石墨环磨损到绷簧不能抵偿时密封性损失。
    这种状况多发作在丁烯等润滑性较差的介质中,密封腔压力为0.4~0.5 MPa,选用非平衡型密封,且没有冲刷和冷却水。发作这类失效的另一个原因是石墨质量差、质地粗、不耐磨。
    广一水泵纠正办法:选用优异碳石墨制造静环;将非平衡型密封改为平衡型密封;增设自冲刷。
石墨环的损坏-广一水泵
    三、碳石墨环断裂:在从头拼装聚四氟乙烯O形圈轴封时,假如忘了装销钉套,就会发作碳石墨环断裂事端。原因是聚四氟乙烯O形圈的摩擦因数低,会随之旋转,当靠销钉槽一侧的碳石墨一旦与销钉俄然触摸时,碳石墨环就会断裂。橡胶0形圈用于高黏度轴封时也会发作这种状况。
    表现如图3所示。在销钉槽处的碳石墨环有断裂或打断一块的景象。销钉槽和销钉使碳石墨环裂开而不能恢复。
    广一水泵纠正办法:配以聚四氟乙烯制造的销钉套,它可在密封箱压盖上起缓冲效果,装置时应使套筒高出销钉。此外,因产品精度高,对碳石墨环旋转时的这部分密封区,还需要在密封箱周围设夹套给予预热或用带预热室的压盖。
    在某些密封中轴径小于45 mm时选用橡胶O形圈并不装备销钉槽(碳石墨环)。只要作业请求时才装备,在用聚四氟乙烯O形圈时碳石墨环具有销钉槽并装备销钉套。
    另外,在平衡型密封中,因为装置失误,使轴套的台阶和动环触摸(顶上),此刻轴向力已大到无法估量,也会形成碳石墨环断裂。
