GY400X流量控制阀

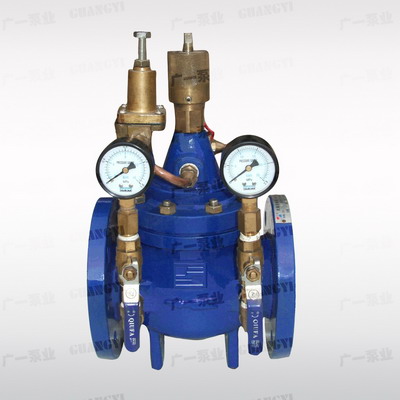

广一水泵 GY400X流量控制阀

产品简介
    GY400X流量控制阀主要由导阀、流量调节器、针阀、球阀、微型过滤器、导管和压力表等组成。通过导阀感应下游压力的变化,并控制主阀瓣的开度,从而达到控制流量的目的。该产品的主要特点是无孔板,节省压差和能量,保持预定流量不变,将过大流量限制在一个预定值。将上游高压减为下游低压,并具有截止的功能,进、出口装有压力表,便于调试。该产品是流量控制的理想产品。

工作原理及用途
    主阀的出口压力可根据实际需要,由导阀进行设定。出口压力确定后,出口的流量可由流量调节器进行设定。在此状态下,主阀阀瓣通过导管控制系统的压力传递,模仿导阀的动作,当下游压力低于导阀的设定值时,主阀阀瓣上移,达到流量调节器所设定的流量值。当下游压力高于导阀的设定值时,即进口压力增加时,主阀阀瓣将自动关小一点,以维持出口的流量不变。即出口的流量不会因进口的压力增高而增加。
