GY600X水力电动控制阀

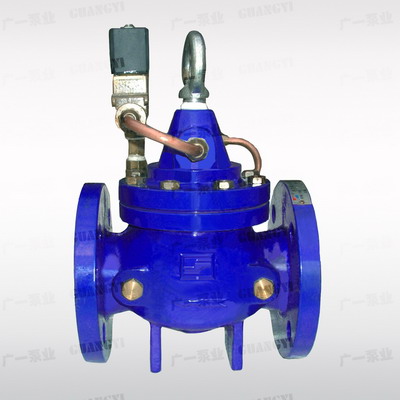

广一水泵 GY600X水力电动控制阀

产品简介
    GY600X水力电动控制阀由主阀、针阀、球阀、电磁阀、微型过滤器等组成。通过电磁阀的开合操作,利用自身的水力能量,实现对主阀的启闭动作。该阀为遥控开关阀门,还可替代用于启闭用途的较昂贵的电动闸阀或蝶阀。本阀电气、机械原理较传统的电动装置更简单,因而易于维修,使用方便,能耗降低,安全可靠。
    水力电动控制阀分常开型和常闭型两种,①常开型通电主阀关闭。②常闭型通电主阀打开。

工作原理
    ①常开型水力电动控制阀:电磁阀、针阀、球阀处于常开,当管道从阀门的进水端进水时,水流通过微型过滤器、针阀进入阀盖控制室后,再由阀盖控制室流出经过电磁阀、球阀流向出口,由于负压效应,此时控制室内的压力小于进口压力,作用在主阀阀瓣下面的进口压力将主阀阀瓣托起,打开阀瓣向下游供水。当需要关闭主阀时,按下电磁阀的开关,电磁阀通电关闭,这时进入控制室的水流动停止,控制室内的压力等于进口压力,由于阀瓣上下压差的关系,主阀也随即关闭。
    ②常闭型水力电动控制阀:电磁阀处于是常闭,动作原理与常开型的相反,需要打开时,按下电磁阀开关,电磁阀通电打开,主阀也随即打开。
